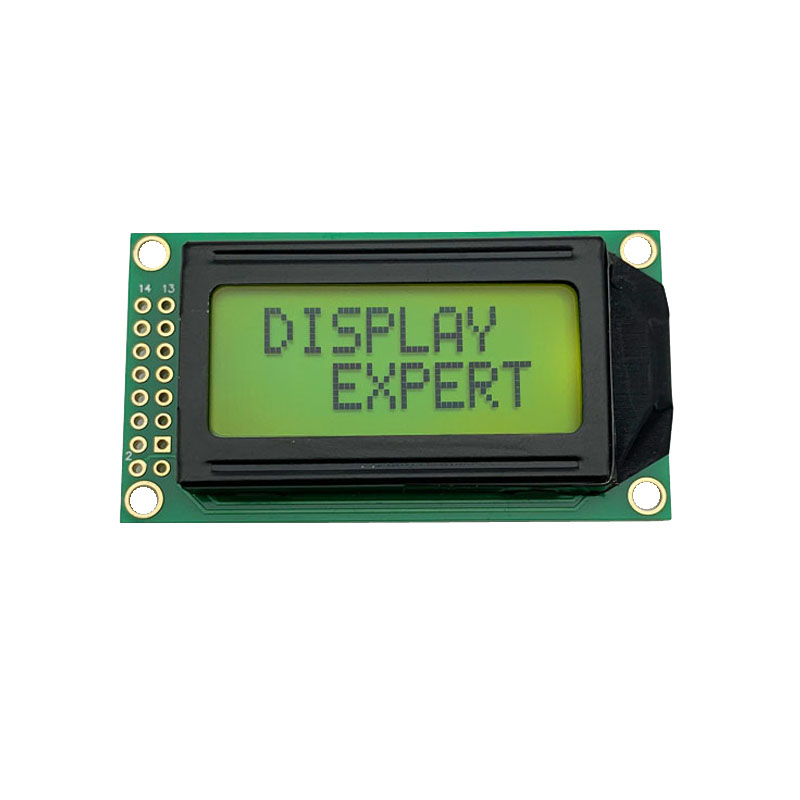

0802 எழுத்து LCD டிஸ்ப்ளே Y-G COB STN LCD தொகுதி
தொழில்முறை உற்பத்தியாளராக, நாங்கள் உங்களுக்கு கேரக்டர் மோனோ எல்சிடி டிஸ்ப்ளேவை வழங்க விரும்புகிறோம். SC0802001-V01 என்பது 8 எழுத்து 2 கோடுகள் 8×2 எழுத்து LCD டிஸ்ப்ளே, STN COB மஞ்சள் கிரென் பேக்லைட். இந்த டிஸ்ப்ளே SPLC780D டிரைவர் IC இல் 16 பின் 6 மணி நேரக் கோணத்துடன் கட்டப்பட்டுள்ளது.
●வகை: எழுத்து
●முறை: STN/Y-G
●தயாரிப்பு எண்: SC0802001-V01
●அளவு: -
●தீர்மானம்: 8*2
●அவுட்லைன் பரிமாணம்: 28.2×32.3×2.1
●செயல்படும் பகுதி: 27.45*11.50
●இடைமுகம்: 8பிட் MCU
●IC: SPD0301ZD
●பிரகாசம்: -
●தொடுதிரை: இல்லை
●பார்க்கும் திசை: 6
●பின் எண்: 16
●வடிவம்: செவ்வகம்

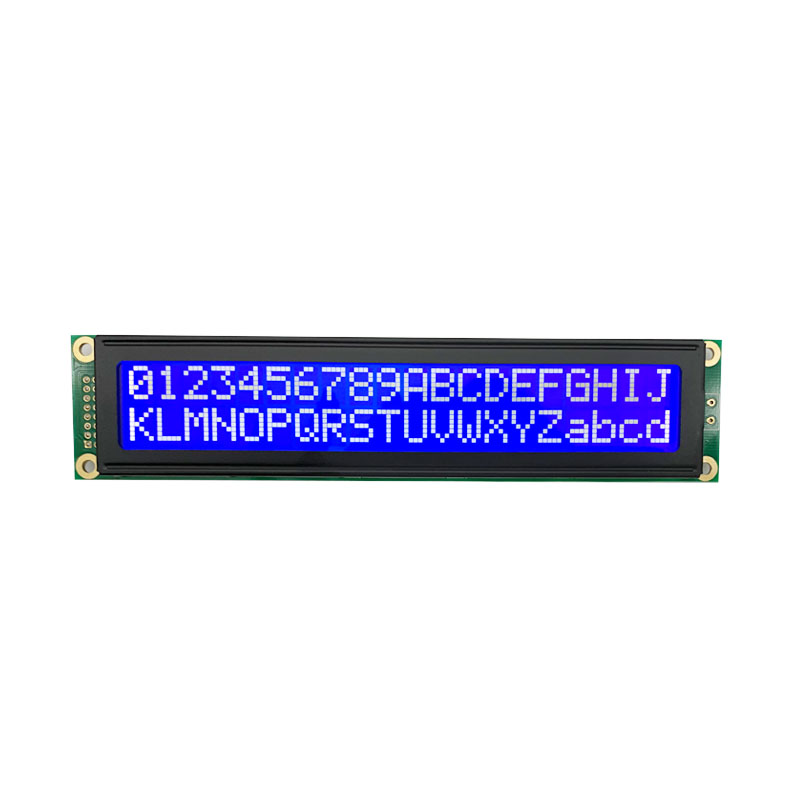

2002 எழுத்து LCD டிஸ்ப்ளே STN நெகட்டிவ் ப்ளூ
SC2002001-V01 என்பது 20*2 தெளிவுத்திறனுடன் கூடிய ஒரு எழுத்து LCD டிஸ்ப்ளே ஆகும், இது AIP31066 IC, 16 PIN, 6 மணி நேரக் காட்சி திசையுடன் கட்டமைக்கப்பட்டுள்ளது.
●வகை: எழுத்து
●முறை: STN-ப்ளூ
●தயாரிப்பு எண்: SC2002001-V01
●அளவு: -
●தீர்மானம்: 16*2
●அவுட்லைன் பரிமாணம்: 116*37*13.2
●செயலில் உள்ள பகுதி: 85*18.6
●இடைமுகம்: 8பிட் MCU
●IC: AIP31066
●பிரகாசம்: -
●தொடுதிரை: இல்லை
●பார்க்கும் திசை: 6
●பின் எண்: 16
●வடிவம்: செவ்வகம்
பொது விவரக்குறிப்பு
| பொருள் | நிலையான மதிப்பு | அலகு |
| காட்சி வகை | 20 எழுத்துகள் x 2 கோடுகள் | எம்.எம் |
| எல்சிடி வகை | STN, எதிர்மறை (நீலம்), டிரான்ஸ்மிஸ்ஸிவ் | எம்.எம் |
| டிரைவர் நிலை | LCD தொகுதி: 1/16 கடமை, 1/5 சார்பு | எம்.எம் |
| பார்க்கும் திசை | 6 மணி | எம்.எம் |
| பின்னொளி வகை | பக்க வெள்ளை | எம்.எம் |
| இடைமுகம் | 8-பிட் MPU இடைமுகம் | – |
| டிரைவர் ஐசி | AIP31066 | – |
| அவுட்லைன் பரிமாணம் | 116(L) * 37(W) * அதிகபட்சம் 13.2(T) | மிமீ |
| பார்க்கும் பகுதி | 85(L) * 18.6(W) | மிமீ |
| புள்ளி அளவு | 0.61(W) ´ 0.63(H) | மிமீ |
| புள்ளி சுருதி | 0.66(W) ´ 0.69 (H) | மிமீ |
| எழுத்து அளவு | 3.25(W) ´ 5.39(H) | மிமீ |
| No. | சின்னம் | செயல்பாடு |
| 1 | வி.எஸ்.எஸ் | மைதானம் (0V) |
| 2 | VDD | தர்க்கத்திற்கான மின்னழுத்தம் (+5.0V) |
| 3 | VO | மாறுபாடு சரிசெய்தல் |
| 4 | ஆர்.எஸ் | தரவு/வழிமுறை தேர்வு |
| 5 | R/W | படிக்க/எழுத தேர்ந்தெடு |
| 6 | E | சிக்னலை இயக்கு |
| 7–14 | DB0-DB7 | டேட்டா பஸ் |
| 15 | LED_A | LED மின்சாரம் + (5.0V) |
| 16 | LED_K | LED மின்சாரம் - (0V) |
